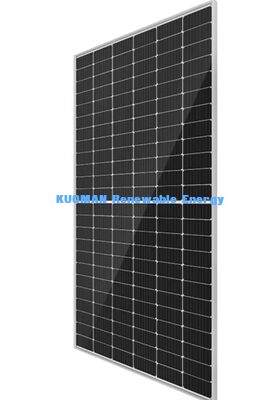

Panel solar de células de energía renovable de 24 voltios Panel solar monocristalino IP65

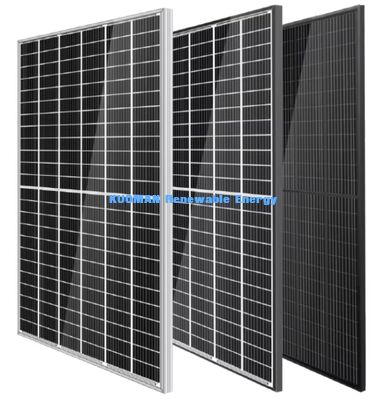

Panel solar monocristalino de células de energía renovables ideal para sistemas fuera de la red y comerciales
Características mecánicas
| Las dimensiones |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Peso |
25 kg de peso |
| Vidrio delantero |
3Vidrio templado de alta transmisión de.2 mm |
| Encapsulación |
EVA |
| Las células |
144 piezas de células solares monocristalinas de 166 × 83 mm |
| Hoja trasera |
Película compuesta |
| Cuadro |
Profile de aluminio anodizado |
| Cuadro de unión |
Corriente nominal: 25A, IP68, TUV |
| El cable |
Largo 400 mm negativo / 300 mm positivo |
| Conector |
Compatible con el MC4 |
Configuración del embalaje
| Tipo de contenedor |
Cuartel general 40 |
| Número de módulos por contenedor |
726 |
| Número de módulos por palet |
31 |
| Número de palets por contenedor |
20 |
| Tamaño de las cajas de embalaje (L × W × H) |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso bruto de las cajas |
775 (kg) |
Condiciones de funcionamiento
Válvula de tensión máxima del sistema
1000V/1500V DC. Esto indica el voltaje máximo que el sistema puede manejar. La elección entre 1000V y 1500V depende de la configuración y la aplicación específicas (por ejemplo, residencial vs.sistemas solares comerciales).
Rango de temperatura
-40°C a +85°C. El sistema está diseñado para funcionar de manera eficiente en temperaturas extremas, por lo que es adecuado para una amplia gama de climas, desde el frío helado hasta los ambientes cálidos del desierto.
Clasificación de los fusibles de serie
15A. Se trata de la corriente máxima nominal para el fusible utilizado en el sistema para proteger contra condiciones de sobrecorriente.
Noct (temperatura nominal de funcionamiento de la celda)
45 ± 2 °C. NOCT es la temperatura a la que funcionan las células solares en condiciones normales (800 W/m2 de irradiación, temperatura ambiente de 20 °C y velocidad del viento de 1 m/s).Este valor ayuda a estimar el rendimiento real del sistema.
Coeficientes de temperatura
Coeficiente de temperatura de Isc (α-Isc)
+0,033%/°C. Esto indica cómo cambia la corriente de cortocircuito (Isc) con la temperatura. Un valor positivo significa que la corriente aumenta ligeramente a medida que aumenta la temperatura.
Coeficiente de temperatura de Voc (β-Voc)
-0,29%/°C. Esto muestra cómo el voltaje de circuito abierto (Voc) cambia con la temperatura. Un valor negativo significa que el voltaje disminuye a medida que aumenta la temperatura.
Coeficiente de temperatura de Pmax (γ-Pmp)
-0,39%/°C. Esto refleja cómo cambia la potencia máxima de salida (Pmax) con la temperatura. Un valor negativo significa que la potencia de salida disminuye a medida que aumenta la temperatura.

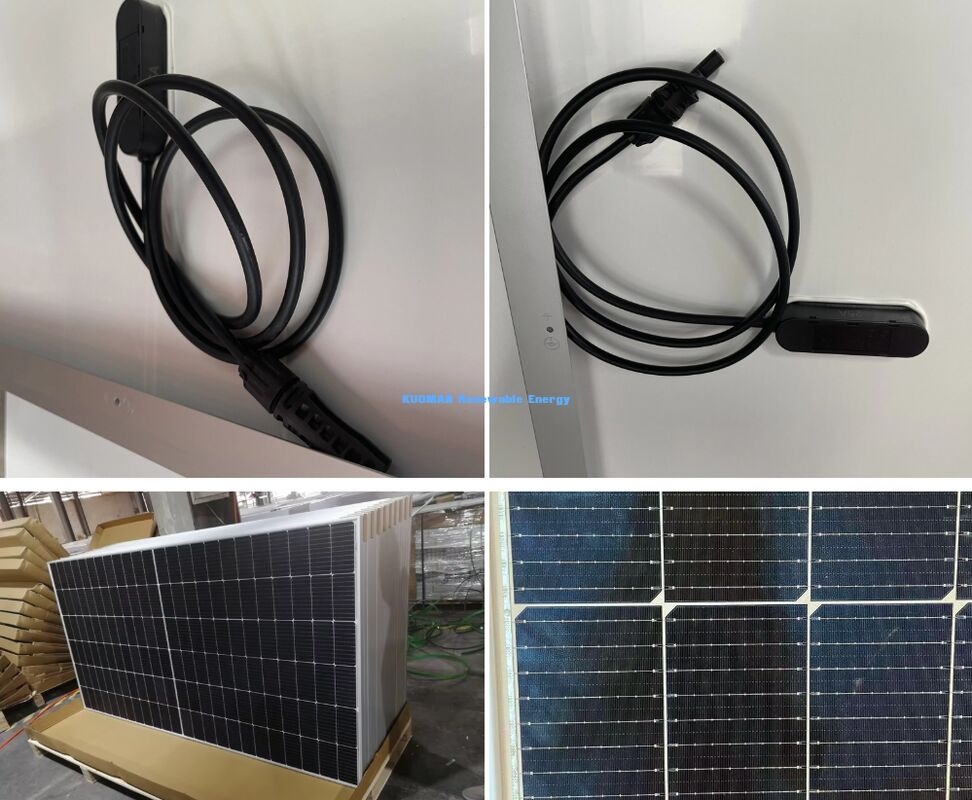

Ejemplos del caso KUOMAN
Detalles del embalaje
Opciones de embalaje estándar
- 1 pieza, 2 piezas, 5 piezas, 10 piezas o 25 piezas por cartón/paleta
- Estas opciones están diseñadas para adaptarse a diferentes pedidos y garantizar un transporte seguro
Embalaje a medida
Si usted tiene necesidades específicas de embalaje (por ejemplo, relleno adicional, etiquetado especial o tamaños de cartón únicos), el proveedor puede adaptarse a sus solicitudes.
Casos de uso sugeridos
- Los techos residenciales:El perfil delgado se mezcla estéticamente
- Parques solares comerciales:Alta corriente (25A) admite matrices escalables
- Sistemas fuera de la red:Protección IP68 garantiza el funcionamiento en climas húmedos y lluviosos
